Які бувають цоколі ламп ?

Практично всі освітлювальні пристрої, за винятком світлодіодних з вбудованими діодами, випромінюють світло за допомогою лампочки. Кожна лампочка складається з двох основних компонентів — колба та цоколь. Перша з її вмістом випромінює світло, а друга відповідає за фіксацію лампочки в патроні та подачу на неї електрики. Формату цоколя лампи варто приділяти не менше уваги, ніж виду колби.

У побуті найчастіше використовується пара типів цоколів ламп: різьбовий та штирковий.

Усім різновидам присвоєно маркування, що складається з букв та цифр. За допомогою літери описують тип: Е означає наявність різьби, а G — штирів. Далі слідує число, що позначає діаметр цокольної частини або проміжок між штирями, виражені в міліметрах. Власне, маркування — найпростіший спосіб, як дізнатися розмір цоколя лампи. Для інших видів цоколів ламп зі складною конструкцією передбачено й інше, ускладнене маркування.

Різьбовий формат

Раніше гвинтовий цоколь зустрічався тільки біля ламп розжарювання, при цьому маркувався переважно Е27. Цифра в маркуванні вказує на те, що діаметр цоколя становить 27 мм. це стандартний розмір для побутових світильників. Працює цей вид цоколя ламп освітлення на змінному струмі, призначений для мереж з напругою від 12 до 380 Вольт.

Різьбовий варіант використовується з різними лампочками, які потрібні для освітлення приміщень та вуличного кольору. Конструктивно він є циліндром, на алюмінієвому корпусі якого нанесено різьблення. На його кінці є контакт із підключеними до нього електродами. Від останніх йде підключення до вольфрамової нитки. Коли через контакт подається струм, він по цьому ланцюжку йде до спіралі в колбі і починає світитися. У LED лампочках в цокольну конструкцію вбудовують спеціальний драйвер. Також лампи зі стандартним цоколем бувають типу «економок» та галогенні.

Розмір цоколя лампи розжарюваннята інших видів буває й іншим:

• Е14 — «молодший брат» Е27, коротший і вузький. Лампи з маленьким цоколем використовуються в мініатюрних бра, люстрах свічкового типу, точкових світильниках. Лампочки з таким цоколем іноді звуться міньйони через їхню мініатюрність. Конструктивно вони такі ж, як Е27, і бувають таких самих типів — розжарювання, галогенні, світлодіодні, енергозберігаючі.

• Е40 — «старший брат» Е27. Це більш потужні лампи, що іноді в десятки разів перевищують потужність звичайних ламп. Розміри цоколя ламп великі: діаметр 40 мм, висота 47,75 мм. У побутових умовах такі лампи не використовуються. Вони призначені для освітлення великих приміщень, наприклад, виробничих цехів, а також використовуються для вуличного світла.

Штирковий тип

Штиркова цокольна частина маркується літерою G. Цифра після неї вказує на відстань між штирьками, а точніше — між їхніми центрами. Використовується цоколь у люмінесцентних лампах та галогенних, при цьому буває як невеликий, так і великий.

Особливість цього різновиду в малій площі конструктивного елемента, завдяки чому його можна використовувати для мініатюрних пристроїв освітлення. Одне таке джерело цілком може дорівнювати стандартному цоколю Е27.

Цей тип цоколя люмінесцентних ламп найчастіше використовується в точковому освітленні.

На окрему увагу заслуговують лампочки з цоколем GU. У його маркуванні друга літера вказує на економічність енергоспоживання. В цілому, штиркові лампочки компактні, зручні в обслуговуванні і настільки ж поширені, як різьбові.

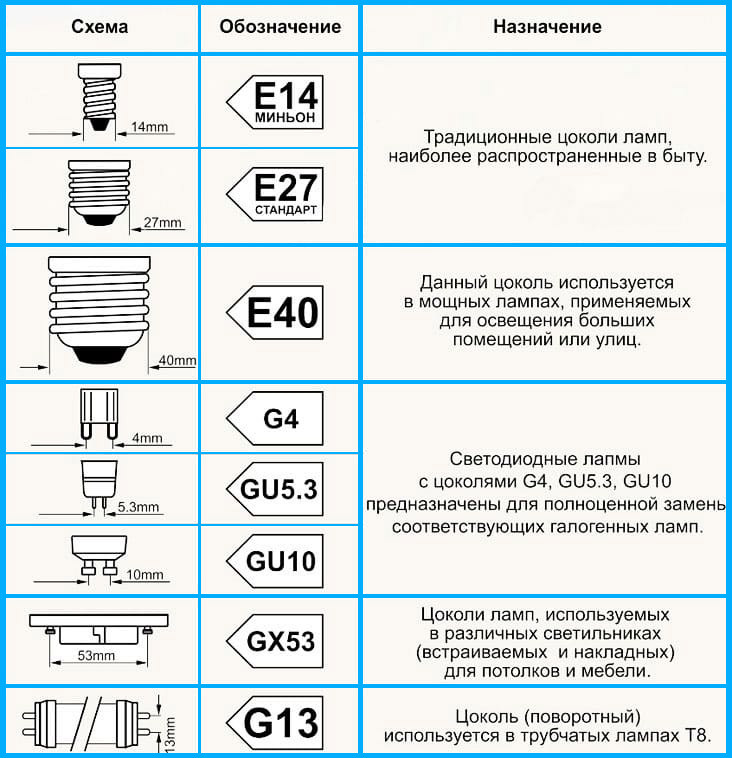

Серед найпопулярніших варто виділити такі штиркові типи цоколів ламп освітлення:

• G4. Корпус буває із пластику, металу та кераміки. Перші два надійніші, а керамічні використовуються для галогенних лампочок у зв'язку з тим, що вони здатні витримати сильний розігрів під час використання. Лампочки з таким цоколем працюють з напругою 12 Вольт, зазвичай застосовуються для точкового світла у натяжних стелях, у настільних світильниках та декоративному підсвічуванні.

• GU10. На відміну від інших моделей є потовщення на кінцях штирків. Завдяки цьому лампа фіксується швидко та міцніше — для цього її потрібно лише повернути. Пристрої цього працюють з напругою 220 Вольт. GU10 сумісні тільки з аналогічним патроном, в інший їх не можна вставити. Літера U вказує на енергозберігаючу властивість, а отже, відносить джерела світла до енергозберігаючих ламп з маленьким цоколем. Також із цією цокольною конфігурацією випускаються галогенні, люмінесцентні, металогалогенні, LED-лампочки. Застосовуються в точковому світлі, декоративному підсвічуванні та для фасадного освітлення.

• GU5.3. Використовуються переважно для допоміжного підсвічування, а за достатньої кількості можуть стати джерелом загального освітлення в офісному та домашньому приміщенні. Особливо цей тип актуальний для точкового світла у натяжних стелях. Монтаж є максимально простим і надійним.

• G53. Штирки у ньому плоскі, а не циліндричні. Застосовуються джерела з таким цокольним елементом у світильниках для загального освітлення, декоративного та акцентного світла, фасадного підсвічування. Ідеальний варіант для світильників, яких вимагає створення спрямованого світла. Лампочки з цоколем G53 використовуються також в авіа та автомобільній техніці, світлосигнальній промисловості.

• GX53. Літера Х у маркуванні вказує на потовщення штирю на кінці. Лампочки цього різновиду в основному використовуються в натяжних та підвісних стельових конструкціях. Довжина цокольного елемента становить 28 мм. Він працює від змінного струму і не вимагає застосування знижувального трансформатора. Завдяки великому діаметру можна використовувати з великою кількістю LED-джерел, збільшуючи загальну яскравість та потужність лампочки.

• G13. Застосовується для люмінесцентних лампочок. Іноді зустрічається з LED-джерелами із трубчастою колбою. У цьому цоколі передбачено пару латунних штирків, які зафіксовані на тримачі, а вже він встановлений у металеву склянку. Довжина штирьків 7 мм, тому вся цокольна конструкція досить компактна. У побуті лампи з нею використовуються вкрай рідко: в основному їх застосовують для громадських місць, виробництв, складів, офісів, освітніх та медичних закладів, хоч і там вони теж дуже поширені в наш час. Це пов'язано із вмістом ртуті у самих лампах і труднощами, пов'язаними з їх утилізацією. Важливо знати, що підключити безпосередньо до мережі 110 Вольт або 220 Вольт їх не можна. Обов'язково потрібен пускорегулюючий пристрій — електронний чи електромагнітний. Підключати такі пристрої повинні тільки електрики, які знають тонкощі монтажу та дотримуються ТБ.

Які ще бувають цоколі у ламп?

Крім різьбових та штиркових є й інші види цокольних конструкцій, менш поширені:

• R — з контактами, які втоплені в отвори із пружинами. Застосовуються для автофар та вуличних прожекторів.

• B — штифтовий. У патроні лампочка кріпиться за рахунок бічних штифтів, при цьому немає жодного різьблення. Використовується для спрямованого світла.

• S — софітний. Призначений для джерел світла для сценічного оснащення, декоративного інтер'єрного підсвічування. Автомобілісти зустрічають його у підсвічуванні салону та номерного знака.

• T — телефонний. Застосовується для підсвічування обладнання та в пультах дистанційного керування.

• До — кабельний. Рідкісний, затребуваний у вузькопрофільних електроустановках та оранжереях.

Р — фокусуючий. У нього додатково вбудована лінза для отримання направленого світлового променя. Цей тип зустрічається в кишенькових ліхтариках, кінопроекторах тощо.

Тонкощі підбору цоколя ламп

Види цоколів світлодіодних та інших ламп різноманітні, а вибирати їх ми радимо строго під форму і розмір патрона в конкретно взятому світильнику. Якщо у вас стандартне різьбове підключення, віддайте перевагу світлодіодному джерелу, так як він економічніший і довговічніший у порівнянні з лампами розжарювання.

ВАЖЛИВО! Чим менше крихких компонентів та виступаючих частин у цокольній конструкції, тим більший термін її служби. Металеві вироби в цьому плані гнучкіші і ламкі, якщо говорити про бюджетні моделі. Провідні європейські та українські виробники випускають лампи з цоколями, які практично не схильні до жодних зовнішніх негативних факторів.
